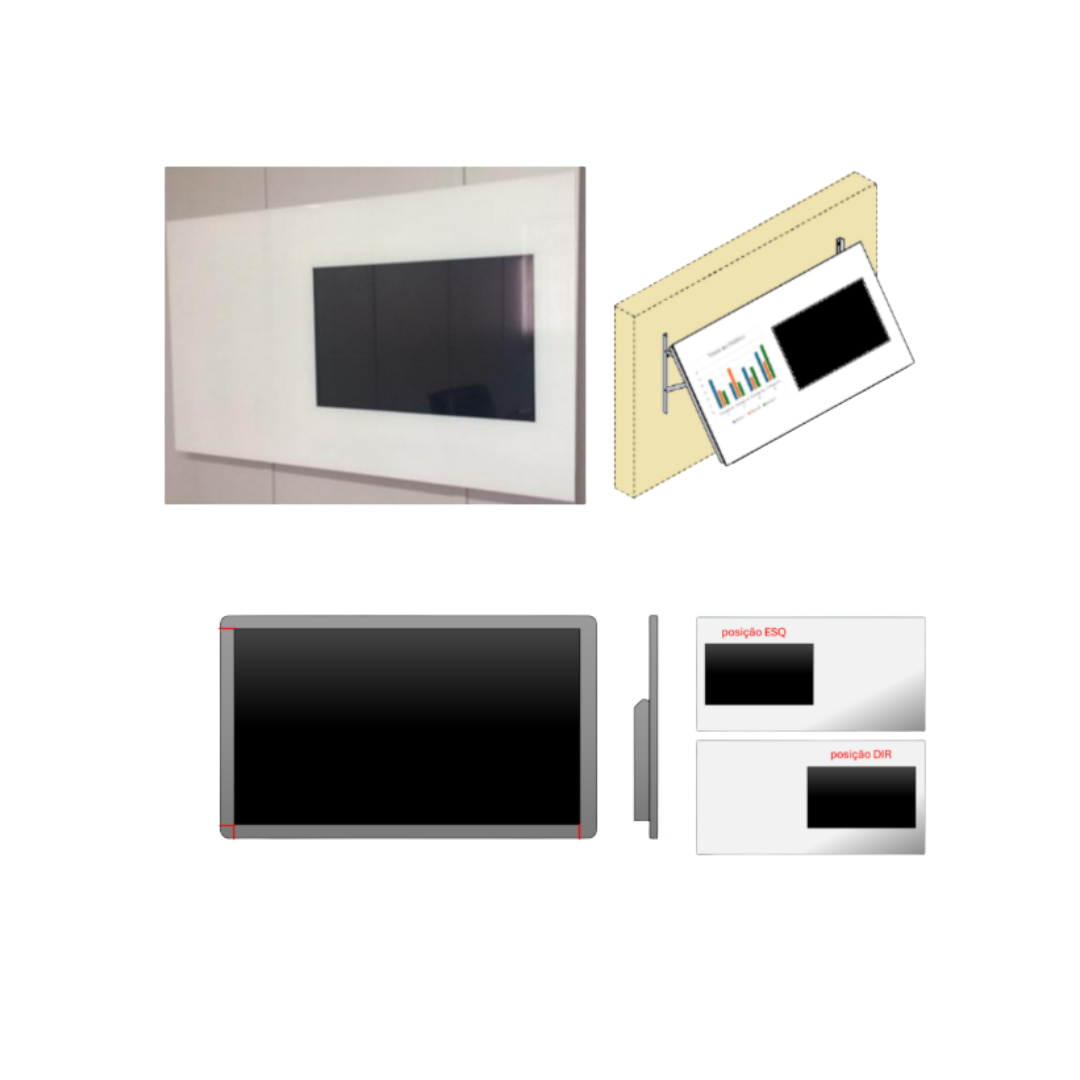

Identificação Do Produto
. Tipo: painel tipo lousa para televisão
. Dimensões: 2000 x 1000 mm
. Marca e modelo: não informados
Requadro Em Alumínio
. Material: alumínio natural anodizado ou com pintura (acabamento a definir)
. Perfis para montagem (3 modelos)
. Perfil externo com borda: 45 x 20 mm (aplicação do vidro)
. Perfil tubo retangular (profundidade): de 76 x 25 mm até 105 x 25 mm (conforme TV)
. Espessura de parede dos perfis: 1,5 mm
. Fixação entre perfis: esquadreta de aço estampado + parafusos trilobulares M4
. Acabamento dos fixadores: ZB
Profundidade Do Painel (Conforme TV)
. Para TVs até 65 mm de profundidade: painel com 94,5 mm
. Para TVs acima de 65 mm: painel com 125 mm
Fixação E Apoio Do Vidro
. Perfil com borda: perfil extrusado em “I” com silicone interno para fixação do vidro e redução de ruído/danos
. Perfil sem borda: fita dupla face aplicada em todo o perímetro para fixação do vidro
Vidro Tipo Lousa
. Espessura: 4 mm
. Acabamento: cortado e lapidado nas 4 faces
. Preparação: lavagem e desengorduramento
. Pintura: tinta acrílica de alta resistência, não amarelante
. Aplicação: aproximadamente 120 g/m² por demão (conforme especificação)
. Secagem: estufa pressurizada a seco, livre de poeira, por cerca de 1 hora
. Proteção: película de proteção e segurança após pintura
Articulação E Manutenção
. Abertura frontal: 2 braços articuláveis em aço de alta resistência
. Ângulo de abertura: até 34°
. Fixação dos braços: 1 por lado, com 6 parafusos Philips CC 4,2 x 15 ZB por lado
. Travamento: pino trava em aço, fixado com 2 parafusos Philips CC 4,8 x 38 mm
. Fixação do trava à parede: buchas nylon S8
Fixação Da Tv Ao Painel
. Perfis de fixação: 4 perfis 14 x 45 mm
. Fixação dos perfis ao requadro: 8 parafusos Philips CC 4,0 x 12 mm
. Suporte extensor em aço com regulagem: fixado com 8 parafusos Philips CC 4,8 x 38 mm
. Fixação do conjunto à parede: 4 buchas S8 + 4 parafusos Philips CC 4,8 x 38 mm
Conectividade E Acessos
. Régua inferior com entradas: HDMI, USB e RJ45
. Saída de som: usinagens na parte inferior do painel
Opcional
. Fita LED 12V (cor a escolher)
. Kit repetidor e emissor de sinal (instalação pelo cliente)
Fixação Na Parede
. Furos: 6 furos de 8,0 mm de diâmetro
. Buchas: nylon injetadas
. Característica: permite montagem e desmontagem repetidas sem danificar o móvel
