Banheiro Masculino/Feminino com PNE – Área 37,80 m²

Vedações

• Parede em painel termo‑isolante vertical tipo sanduíche, revestido nas duas faces com chapa de aço galvalume lisa, espessura 0,50 mm, pintura eletrostática.
• Núcleo isolante em PIR (poliisocianurato) de alta densidade, espessura mínima 50 mm, largura útil mínima 1.120 mm.
• Instalação com sistema de junção macho/fêmea, fixados em base sustentação de perfis aço galvalume (internos/externos), fixados ao radier via parabolts; fixação dos painéis com parafusos brocantes ou rebites ≥ 4 mm (pintados).
• Vedação aplicada com cola tipo PU entre perfil guia & radier, entre painel e perfil, entre painéis e na estrutura superior, para garantir estanqueidade à umidade e poeira.

Fundação

• Radier + passeio: largura mínima 0,60 m, espessura 12 cm, concreto armado com tela de aço eletro‑soldada (φ = 4,2 mm; malha 150×150 mm), taxa mínima de aço 20 kg/m³, traço 1:2:3 (cimento:areia:brita), fck = 30 MPa, acabamento sarrafeado.
• Sapatas escavadas: profundidade mínima 1,00 m, dimensões mínimas 30×30 cm, em concreto armado fck = 30 MPa, ferragens nas duas direções; barras de aço antecipadas para amarração dos pilares.

Revestimentos, Acabamentos e Pintura

• Piso: porcelanato retificado classe PEI‑IV liso conforme norma ABNT NBR 13.818:1997, placas 60×60 cm, aplicado sobre cimento colante, rejunte com argamassa tipo ACI interno e AC II externo; rejuntamento flexível em ambientes de área > 10 m².
• Rodapé: altura igual a 7,00 cm.
• Parede: revestimento cerâmico tipo esmaltado 25×35 cm aplicado sobre camada de poliuretano + rejunte flexível; e pintura eletrostática do painel termo‑isolante.
• Teto: pintura eletrostática da telha trapezoidal termo‑isolante.

Esquadrias (Janelas e Portas)

• Janelas: esquadrias em alumínio linha suprema ou superior, bitola mínima 30,0 mm, tipo maxim‑air, vidro liso incolor mini boreal temperado espessura mínima 4 mm; fixadas nas faces dos painéis de fechamento, acabamento na cor branca.

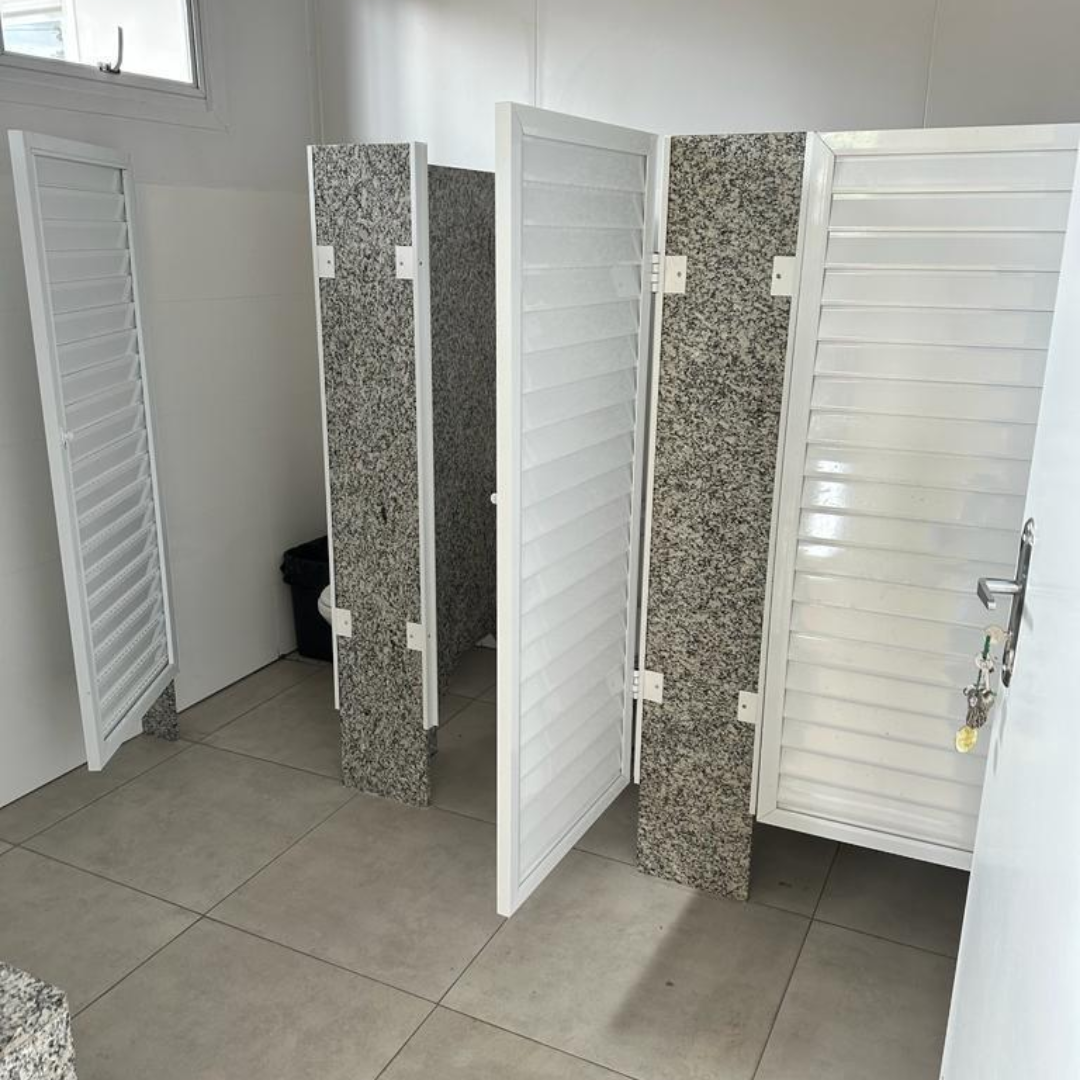

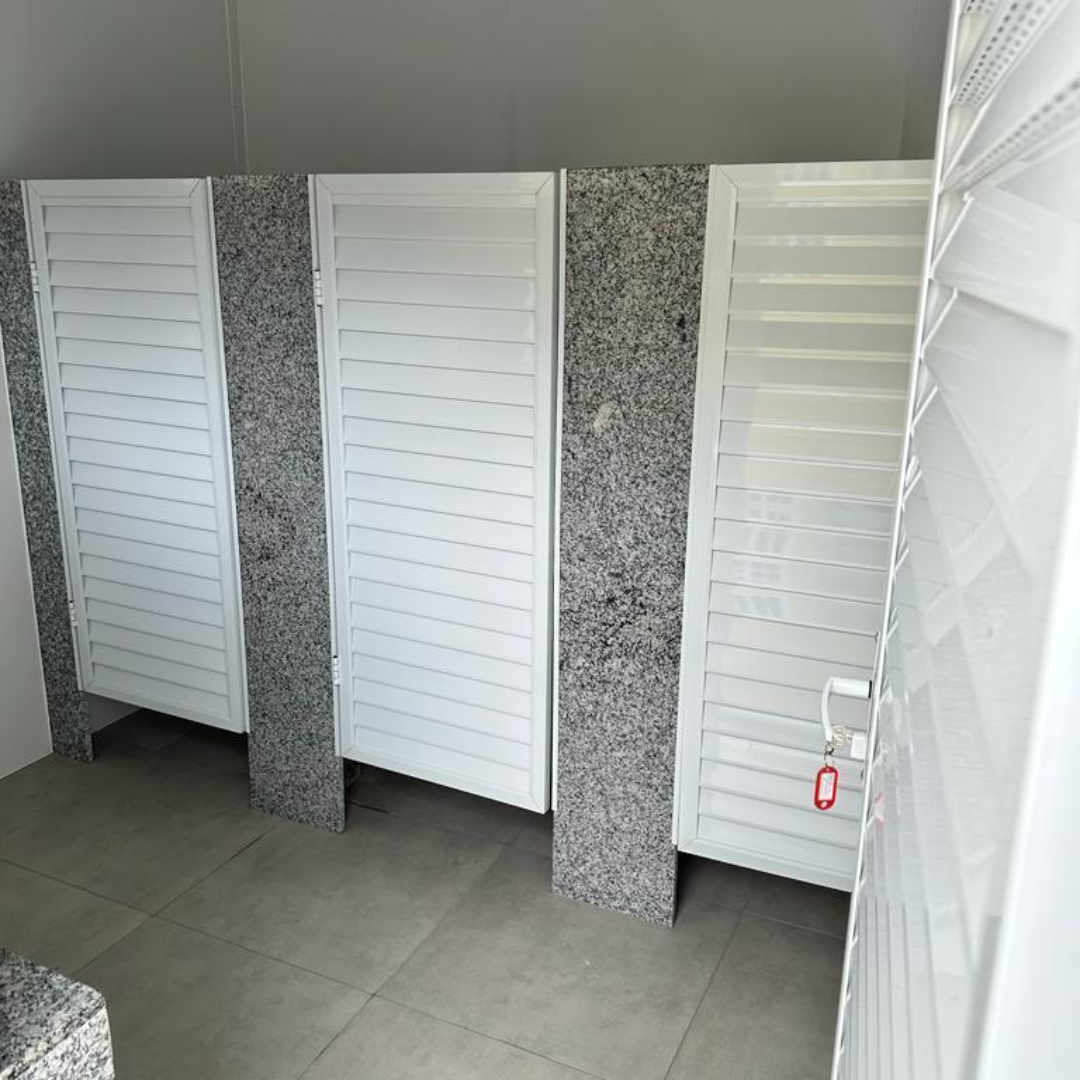

• Portas: porta em alumínio de abrir tipo veneziana com guarnição, fixação com parafusos na cor branca.

Sistema Elétrico

• Sistema integrado com quadro de distribuição de circuito para 220‐127 V tipo sobrepor IP 40, fabricado em metal.
• Instalação conforme NR‑10, aterramento sistema TN‑S conforme NBR 5410.
• Composto por: (2) disjuntores termomagnéticos monopolares 16 A‑DIN 230/400 V; (2) disjuntores bipolares 25 A‑DIN 230/400 V; (2) IDR – interruptor diferencial residual DIN Classe AC 40 A tetrapolar 30 mA; DPS protetor de surto 20‑40 kA / 1000 V.
• Chicote elétrico com cabos de cobre tempera mole 2,5 mm², 4,0 mm², 6,0 mm² e 10,0 mm² (ou bitolas conforme projeto), isolação PVC 70º antichama (classe 2) para 1000 V; eletrodutos aço galvanizado.
• Tomadas de sobrepor no painel modelos simples/paralelo/1 tecla/2 teclas/3 teclas em alumínio.
• Luminária LED IP65: potência 36 W, fluxo luminoso 3.200 lm, temperatura de cor 6.500 K, fator de potência ≥ 0,50, índice de reprodução de cor ≥ 70, vida útil 15.000 horas, ângulo de facho 130°, tensão entrada 100‑240 V. Dimensões: comprimento 117,1 cm; largura 4,5 cm; altura 3,0 cm.
