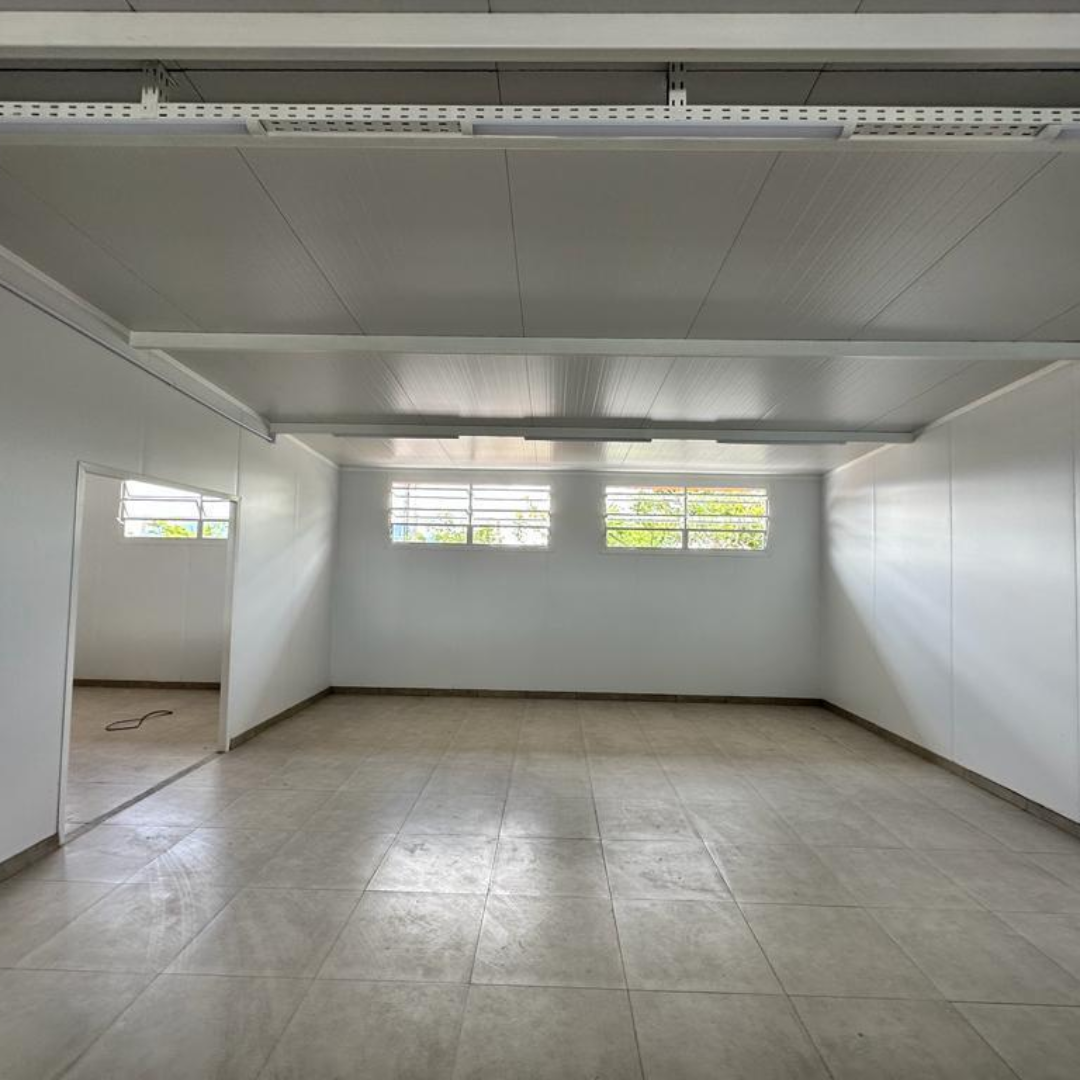

Sala Modular 01 – Área 37,80 m²

Vedações / Painéis de Parede

• Parede em painel termo‑isolante vertical “tipo sanduíche”, revestido nas duas faces com chapa de aço galvalume lisa, espessura mínima de 0,50 mm, pintura eletrostática.
• Núcleo isolante em PIR (poliisocianurato) de alta densidade com espessura mínima de 50,00 mm.
• Largura útil mínima dos painéis: 1.120,0 mm.
• Instalação com sistema de encaixe macho/fêmea para vedação dos painéis, fixados em base de sustentação em perfis de aço galvalume (pintados interior e exterior).
• Fixação no radier com parabolts, parafusos brocantes ou rebites mínimos 4,0 mm (pintados).
• Vedação com cola tipo PU nas junções painel‑perfil, painel‑painel e estrutura superior, para garantir estanqueidade à umidade e poeira.

Fundação

• Radier + passeio com largura mínima de 0,60 m, espessura 12 cm, concreto armado com tela de aço eletro‑soldada Ø 4,2 mm, malha 150×150 mm, taxa mínima de aço 20,0 kg/m³, traço 1:2:3 (cimento:areia:brita), fck = 30 MPa, acabamento sarrafeado.
• Sapatas escavadas profundidade mínima 1,00 m, dimensões mínimas 30×30 cm, em concreto armado traço 1:2:3, fck = 30 MPa, ferragens nas duas direções, com barras de espera para amarração de pilares.

Revestimentos, Acabamentos e Pintura

• Piso: Porcelanato retificado classe PEI IV liso, placa 60×60 cm, aplicado sobre cimento colante com argamassa Interna Tipo ACI e externa Tipo AC II; rejuntamento flexível em ambiente de área maior que 10 m².
• Rodapé com altura igual a 7,00 cm.
• Parede: Pintura eletrostática do próprio painel termo‑isolante.
• Teto: Pintura eletrostática da telha trapezoidal termo‑isolante.

Esquadrias (Janelas e Portas)

• Janelas: Esquadria de alumínio linha suprema ou superior, bitola mínima 30,0 mm, com 2 folhas de correr, vidro liso incolor temperado espessura mínima 4 mm, acabamento branco.
• Portas: Cor branca, espessura 3,00 cm, com dobradiças, fechaduras e guarnições; porta em aço galvalume preenchimento em PIR, com visor.

Sistema Elétrico

• Quadro de distribuição sobrepor IP 40, para alimentação 220‑127 V, montagem conforme NR‑10, sistema de aterramento TN‑S conforme NBR 5410.
• (2) disjuntores termomagnético monopolares 16 A DIN, (2) disjuntores termomagnético bipolares 25 A DIN, (2) IDR – interruptores diferenciais residuais classe AC 40 A tetrapolares 30 mA.
• DPS (protetor de surto) 20‑40 kA 1000 V.
• Cabos de cobre com seções 2,5 mm², 4,0 mm², 6,0 mm² e 10,0 mm², isolação PVC antichama para 1000 V (classe 2). Eletrodutos de aço galvanizado padrão médio.
• Luminária LED IP65 potência 36 W, fluxo luminoso 3.200 lm, temperatura de cor 6.500 K, fator de potência ≥ 0,50, vida útil 15.000 h, ângulo de facho 130°, tensão entrada 100‑240 V, corpo policarbonato branco.

Estrutura Metálica e Cobertura (Telhado)

• Estrutura metálica completa com pilar e viga metálica em perfil laminado ou soldado em aço estrutural, tesouras ou treliça tipo fink, perfis soldados em aço com conexões soldadas.
• Cobertura: Telha trapezoidal termo‑isolanteespessura 50 mm, largura 1050,0 mm, chapa de aço galvalume #0,50 mm nas duas faces, núcleo isolante em PIR.

Sistema de PCI P e SPDA

• Sistema de combate a incêndio e pânico (PCIP): extintores, placas de indicação, luminárias de emergência conforme normas específicas.
• Sistema de Proteção contra Descargas Atmosféricas (SPDA): aterramento de todo sistema elétrico, equipamentos de proteção de surto, instalação de gaiola Faraday conforme NBR 5419.

Climatização

• Todas as dependências devem ser climatizadas com no mínimo 500 BTU por m² de área construída (excetuando áreas molhadas).
• Sistema de ar‑condicionado instalado no modelo split.
